Dual-Axis zonnevolgsysteem
BASISSYSTEEM INLEIDING
Vergeleken met conventionele vaste systemen levert dit een uitgebreide verbetering op op het gebied van energie-efficiëntie en betrouwbaarheid.
AANZIENLIJKE GENERATIEVERBETERING
Gemiddelde jaarlijkse generatiewinst: 30%-40%; de maximale winterwinst kan hoger zijn dan 50%.
Het gebruik van zonne-energie bereikt 87%, een toonaangevend sectorniveau.
Op bewolkte en regenachtige dagen bedraagt het productieverlies slechts 12%, tegenover 40% voor conventionele systemen.
NAUWKEURIGE CONTROLE EN BETROUWBARE KWALITEIT
±0,5° systeemvolgnauwkeurigheid, ongeveer 2-4 keer het gebruikelijke industrieniveau.
Ontworpen voor Force 12-windbescherming en in de praktijk getest onder Force 12-tyfoonomstandigheden.
Ontwerplevensduur van 25 jaar; uitvalpercentage in het eerste jaar lager dan 1% tijdens de garantieperiode.
VOLLEDIG NAUWKEURIG VOLGEN
Astronomische algoritme-engine.
BeiDou / GPS / GLONASS drievoudige positionering.
Dit intelligente volgsysteem voor zonne-energie is ontworpen om de opbrengst van fotovoltaïsche energie te maximaliseren door nauwkeurig het pad van de zon langs de hemel te volgen. Gebouwd met uiterst nauwkeurige mechanische transmissie en slimme algoritmecontrole, levert hij betrouwbare volgprestaties gedurende de hele dag op uiteenlopende terrein- en klimaatomstandigheden. Belangrijkste kenmerken 0-90° nauwkeurige kantelaanpassing
De elevatie-as ondersteunt een volledig kantelbereik van 0° tot 90°, waardoor de panelen plat kunnen zitten voor bescherming tegen storm/wind, omhoog kunnen komen voor een optimale ochtend-/avondinval en zich optimaal kunnen aanpassen in alle seizoenen.
240° azimut-rotatie met groot bereik
De horizontale as bestrijkt een uitgestrekt azimutbereik van 240° en vangt zonlicht op van zonsopgang tot zonsondergang op lange zomerdagen en locaties op hoge breedtegraden, met ingebouwde mechanische limieten voor een veilige werking.
±0,5° algehele trackingnauwkeurigheid
Door encoders met een hoge resolutie te combineren met een stevig structureel ontwerp, bereikt het systeem een volgnauwkeurigheid van ±0,5°, waardoor het cosinusverlies wordt geminimaliseerd en de hele dag maximale instraling wordt vastgelegd.
SmartTrack™ 3.0 intelligent algoritme
De ingebouwde controller maakt gebruik van SmartTrack™ 3.0, dat astronomische positionering, backtracking voor rij-tot-rij-schaduw, windstuwstrategieën en zog-geoptimaliseerde groepsregeling integreert, waardoor de energiewinst in realtime in evenwicht wordt gebracht met structurele veiligheid.
PV-installaties op utiliteitsschaal
Gedistribueerde en commerciële op daken/gronden gemonteerde arrays
Bergachtige, verspreide en weinig bestraalde gebieden die een hoge opbrengst per hectare vereisen
| SYSTEEMPARAMETERS | ||||||||||
| Totaal PV-vermogen | 8 × 460 W = 3.680 W. Onder NMOT is de mediaan van het maximale vermogen 449-471 W; onder STC kan dit hoger zijn, in het bereik van 590-620 W. STC biedt een uniforme vergelijkingsstandaard en vermijdt vervorming veroorzaakt door verschillende testomgevingen. | |||||||||
| Operatiegebied | 35 m² (bovenoppervlak draait 360° in horizontale toestand) | |||||||||
| Maximale totale hoogte | 5,28 m (maximaal punt boven de grond wanneer PV-modules verticaal staan) | |||||||||
| Minimale modulevrijheid | 0,7 m | |||||||||
| Totaal gewicht | 680 kg, inclusief 8 PV-modules (8 × 33,5 kg = 268 kg), 342 kg mechanische structuur, en 70 kg voor twee motoren en assemblages | |||||||||
| Fundering | 2,4 m³, 220,6 betonconstructie | |||||||||
| Positiecontrole | Gesloten systeem met encoder en positiesensor | |||||||||
| Voeding / Hulpcircuit | 220 V AC / 24 V DC | |||||||||
| Azimut-bereik | 0-240° | |||||||||
| Kantelbereik | 0-85° | |||||||||

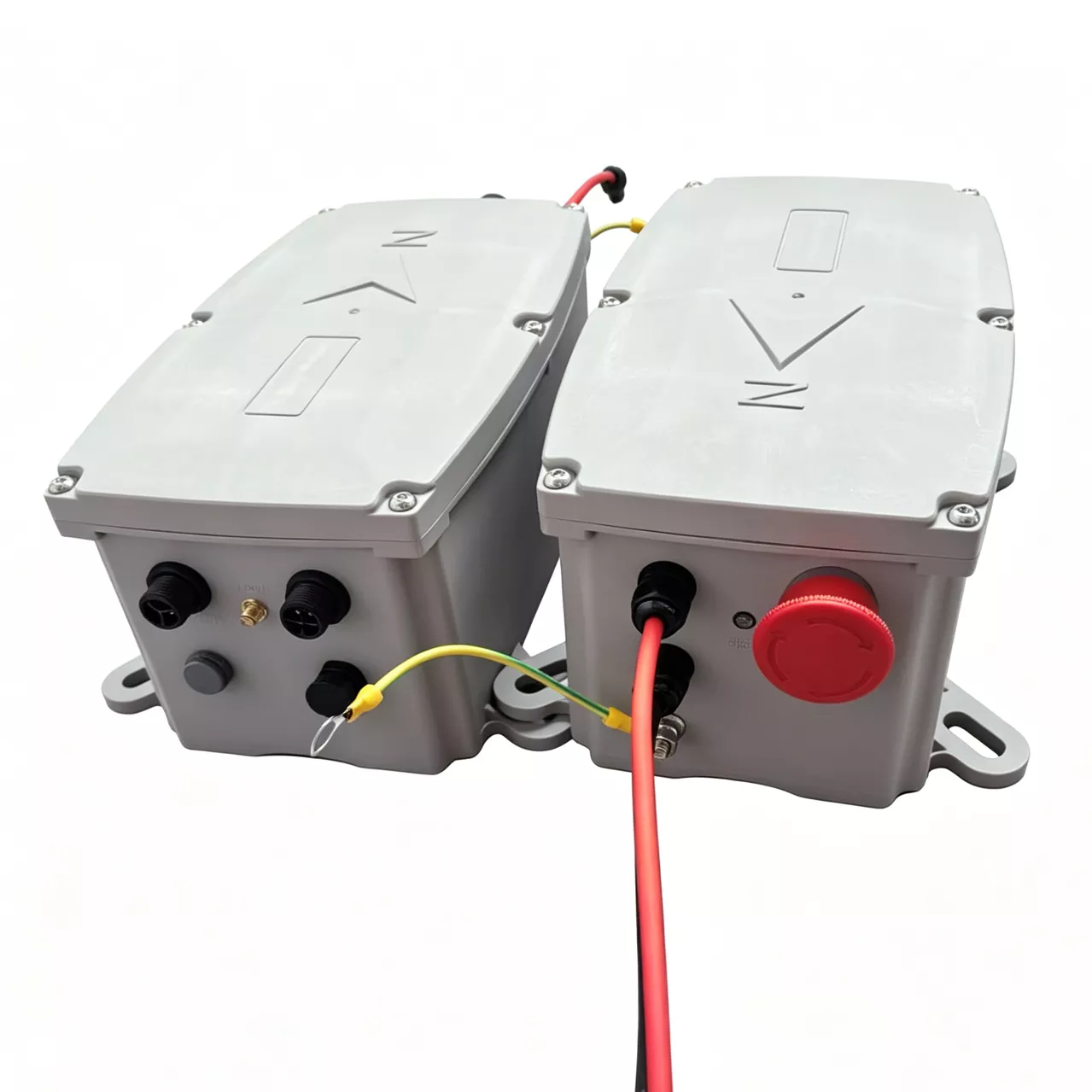

| Controle-eenheid | STMicroelectronics STM32 ingebed besturingssysteem met gedistribueerde I/O en RS485-interface | |||||||||
| Eenheidsbediening | Handmatige bediening vereist voor elke unit; Stroomdiagnose op afstand via internet | |||||||||
| Software | Slim koolstofvrij ecosysteemplatform | |||||||||
| Positienauwkeurigheid | ±0,5° | |||||||||
| Aandrijfmethode | 2 DC-motoren | |||||||||
| Duurzaamheid | Ontworpen voor windweerstand Force 10 | |||||||||
| Certificering | CE | |||||||||
| MOTORTECHNISCHE PARAMETERS | ||||||||||
| Motortype | DC-motorreductor | Hoog koppel en hoge precisie | ||||||||
| Nominaal vermogen | 91 W | Laag stroomverbruik, hoog koppel | ||||||||
| Bedrijfsspanning | Gelijkstroom 24 V | Veilige spanning, bescherming tegen elektrische schokken | ||||||||
| Nominaal koppel | 120 N·m | Aandrijvingen 8 modules (5 kW) | ||||||||
| Rotatienauwkeurigheid | ±0,5° | Gesloten regeling met Hall-sensoren | ||||||||
| Levensduur | ≥50.000 uur | Ongeveer. 10-15 jaar, boven het sectorgemiddelde | ||||||||
| Geluidsniveau | <55dB | Geluidsarm ontwerp geschikt voor woonwijken | ||||||||
| Beschermingsgraad | IP65 | Hoogwaardige bescherming tegen stof en water | ||||||||
| Overbrengingsverhouding | 736:1 | Precisie planetaire tandwielreductor | ||||||||
| Smering | Levenslang onderhoudsvrij | Volledig verzegeld; geen smeermiddel bijvullen nodig | ||||||||
| Omgevingstemperatuur | -40°C tot +80°C | Sterk temperatuuraanpassingsvermogen | ||||||||
| Zelfsluitend | Automatische vergrendeling bij stroomuitval | Voorkomt omgekeerde rotatie; sterke windweerstand | ||||||||
| SENSORCONFIGURATIE | ||||||||||||
| Hall-sensor met twee assen | ±0,3° | 300 ms | Real-time feedback over de stand van de apparatuur | |||||||||
| GPS-positioneringsmodule | ±3 meter | 1 min | Lengtegraad, breedtegraad, hoogte en tijd | |||||||||
| Windsnelheidssensor | ±0,3 m/s | 300 ms | Beschermingstrekker bij hoge wind | |||||||||
| Limietsensor | <200 ms | 300 ms | Grensstatusverwerving en hardwarebescherming | |||||||||
| DUBBELE AS-HALL-SENSOR | ||||||||||||
| Sensornaam | Hall-sensor met twee assen | |||||||||||
| Model / Nauwkeurigheid | GW6K-DNS-CN-G40 | |||||||||||
| Bemonsteringsfrequentie | 300 ms | |||||||||||
| Functie | Real-time feedback over de stand van de apparatuur | |||||||||||
| Functies | 1. Geprefereerde binnenlandse benchmark met hoge betrouwbaarheid; 2. Hoogefficiënte stroomconversie en intelligent componentenbeheer; 3. Hoogwaardige after-sales service | |||||||||||
