Hoe verbetert een enkelassige PV-tracker de prestaties van zonne-energie?

Inhoudsopgave

1. Wat is een enkelassige PV-tracker?
2. Hoe werkt het volgsysteem?
3. Hoe verbetert tracking de PV-prestaties?
4. Belangrijkste componenten van een volgsysteem met één as
5. Waar worden PV-trackers met één as gebruikt?
6. Belangrijke factoren voordat u een tracker kiest
7. Tracker met één as versus vaste kantelmontage
8. Onderhoud en betrouwbaarheid op lange termijn
9. Gemeenschappelijke projectuitdagingen en praktische oplossingen
10. Werken met een ervaren leverancier van trackingtechnologie
11. Veelgestelde vragen
12. Conclusie

Wat is een enkelassige PV-tracker?

Een Single-Axis PV Tracker is een gemotoriseerde fotovoltaïsche montagestructuur die de oriëntatie van zonnepanelen rond één rotatie-as verandert. In plaats van de modules de hele dag in een vaste hoek te houden, past de tracker hun positie aan op basis van de schijnbare beweging van de zon.

De meeste systemen op nutsschaal gebruiken een horizontale noord-zuid-as, waardoor PV-modules overdag van oost naar west kunnen draaien. Deze configuratie wordt algemeen toegepast omdat deze een praktisch evenwicht biedt tussen energiewinst, mechanische complexiteit, landgebruik en installatievereisten.

Het fundamentele doel is eenvoudig:houd fotovoltaïsche modules in een gunstiger oriëntatie voor het ontvangen van zonlicht.Een betere zonne-inval kan de hoeveelheid bruikbare energie die door de PV-array wordt gegenereerd vergroten, vooral tijdens ochtend- en middagperioden wanneer een vast systeem zonlicht onder een minder gunstige hoek kan ontvangen.

Hoe werkt het volgsysteem?

Een typische enkelassige PV-tracker combineert een mechanisch aandrijfsysteem met een elektronisch regelsysteem. Sensoren, astronomische algoritmen of een combinatie van besturingsmethoden bepalen de juiste paneelpositie. De controller geeft vervolgens de actuator of motor opdracht om de tracker te draaien.

1. Berekening van de zonnepositie:Het besturingssysteem bepaalt de verwachte positie van de zon op basis van tijd, geografische coördinaten en astronomische berekeningen.
2. Positiecontrole:De controller bepaalt de benodigde trackerhoek.
3. Mechanische beweging:Motoren, tandwielsystemen, actuatoren of gerelateerde aandrijfcomponenten roteren de modulerijen.
4. Operationele optimalisatie:De tracker past gedurende de dag continu of periodiek zijn positie aan.
5. Beschermende positionering:Tijdens harde wind, storm of andere abnormale omstandigheden kan het systeem naar een vooraf gedefinieerde veilige positie bewegen.

Moderne volgsystemen kunnen ook windmonitoring, positiefeedback, communicatie-interfaces en geautomatiseerde foutdetectie omvatten. Deze functies zijn vooral belangrijk voor grote zonneparken waar duizenden modules over een aanzienlijk gebied kunnen worden verdeeld.

Overzicht projectplanning

• Evalueer de zonnebron en de projectlocatie.
• Analyseer terrein, bodemgesteldheid, drainage en windomgeving.
• Bepaal de geschikte trackergeometrie en rijconfiguratie.
• Controleer de afmetingen, het gewicht, de elektrische indeling en de mechanische compatibiliteit van de module.
• Bereken de verwachte energieproductie en aanvullende bedrijfsvereisten.
• Ontwikkel installatie-, inspectie- en onderhoudsprocedures.
• Evalueer de technische capaciteiten van leveranciers en technische ondersteuning op lange termijn.

Hoe verbetert tracking de PV-prestaties?

Het belangrijkste voordeel van een volgsysteem is het vermogen om de oriëntatie van PV-modules ten opzichte van de zon te verbeteren. Bij vaste kantelmontage blijven de panelen in één vooraf bepaalde hoek staan. Deze hoek is een compromis omdat de hoogte en het azimut van de zon voortdurend veranderen.

Een tracker met één as vermindert deze mismatch tijdens gebruik bij daglicht. De resulterende energieverbetering varieert aanzienlijk afhankelijk van de breedtegraad, het klimaat, de directe normale instraling, de moduletechnologie, de rijafstand, het trackingalgoritme en het locatieontwerp. Daarom moeten projecteigenaren vermijden om één enkel percentage als universeel toepasbaar te beschouwen.

Voor investeerders en EPC-aannemers is de betekenisvolle vraag niet alleen of tracking meer elektriciteit oplevert. De zinvollere vraag is of de extra opwekking de extra mechanische, elektrische, civiele, installatie- en onderhoudsvereisten gedurende de levensduur van het project rechtvaardigt.

Belangrijkste componenten van een volgsysteem met één as

Betrouwbare trackingprestaties zijn afhankelijk van de interactie tussen mechanische constructies, elektrische apparatuur en intelligente bedieningselementen. Een storing in één subsysteem kan gevolgen hebben voor een hele rij of voor meerdere trackereenheden.

• Koppel buis:Biedt de primaire roterende structurele ondersteuning voor de PV-modules.
• Lagers:Ondersteun gecontroleerde rotatie en help de mechanische uitlijning te behouden.
• Aandrijfsysteem:Zet motorvermogen om in gecontroleerde rotatiebeweging.
• Motor of aandrijving:Biedt de mechanische kracht die nodig is om de positie van de tracker te veranderen.

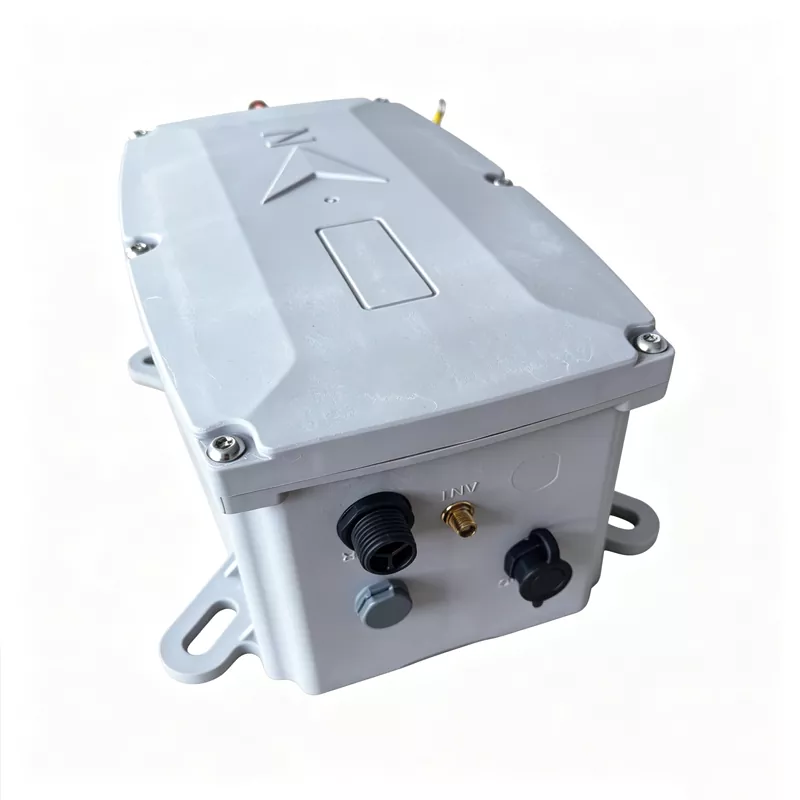

• Controleur:Verwerkt volgopdrachten en coördineert de werking van het systeem.
• Positiesensoren:Bevestig de werkelijke trackerpositie en ondersteun de nauwkeurigheid van de besturing.
• Communicatiesysteem:Maakt monitoring en controle van grote PV-installaties mogelijk.
• Structurele palen en funderingen:Breng mechanische belastingen over naar de grond.
• Veiligheidsfuncties:Ondersteuning van windbescherming, foutreactie, noodbeweging en operationele betrouwbaarheid.

Materiaalkeuze is ook belangrijk. Componenten die worden blootgesteld aan buitenomgevingen moeten bestand zijn tegen ultraviolette straling, temperatuurveranderingen, vochtigheid, stof, corrosie en mechanische belasting. Geschikte beschermende coatings en corrosiebestendige materialen kunnen de prestaties op de lange termijn aanzienlijk beïnvloeden.

Waar worden PV-trackers met één as gebruikt?

Enkelassige tracking is met name aantrekkelijk voor fotovoltaïsche projecten op utiliteitsschaal, waarbij extra energieopbrengst een betekenisvolle impact kan hebben op de algehele projecteconomie. Typische toepassingen zijn onder meer:

De technologie is minder eenvoudig voor zeer onregelmatig terrein, zwaar beschaduwde locaties, extreem krappe locaties of projecten waar eenvoud en minimaal onderhoud belangrijker zijn dan het maximaliseren van de energieopbrengst.

Belangrijke factoren voordat u een tracker kiest

Het selecteren van een enkelassige PV-tracker moet beginnen met het project en niet met een catalogusspecificatie. Verschillende locaties creëren verschillende mechanische en operationele vereisten.

1. Zonnebron:Analyseer bestralingspatronen, breedtegraad, seizoensvariatie en de verhouding tussen direct en diffuus zonlicht.
2. Terrein:Evalueer hellingen, hoogteverschillen, drainage en nivelleringsvereisten voordat u de trackergeometrie selecteert.
3. Windomstandigheden:Windbelasting heeft invloed op het structurele ontwerp, de funderingsvereisten en de veilige positiestrategieën.
4. Bodemomstandigheden:Geotechnische gegevens kunnen de paalkeuze, funderingsdiepte en installatiemethoden beïnvloeden.
5. Compatibiliteit van modules:Controleer de afmetingen, het gewicht, de frameconfiguratie, de klemvereisten en mechanische belastingen van de module.
6. Backtracking-mogelijkheid:Dit kan helpen bij het verminderen van schaduw tussen de rijen tijdens lage zonnehoeken.
7. Besturingsarchitectuur:Grote projecten vereisen betrouwbare communicatie, monitoring, foutdetectie en positiebeheer.
8. Onderhoudstoegang:Aandrijfeenheden en andere mechanische componenten moeten toegankelijk blijven voor inspectie en service.
9. Levenscycluseconomie:Vergelijk de verwachte energiewinst met de kosten voor apparatuur, installatie, bediening, onderhoud en vervanging.

Tracker met één as versus vaste kantelmontage

Vaste kantelmontage blijft een effectieve en veelgebruikte oplossing vanwege de relatief eenvoudige mechanische structuur. Tracking met één as voegt bewegende componenten toe, maar zorgt de hele dag voor een dynamische oriëntatie.

De juiste oplossing hangt af van de opwekkingsdoelstelling van het project, de omstandigheden op de locatie, het kapitaalbudget, de onderhoudsmogelijkheden en de verwachte exploitatieperiode. Een technisch geavanceerde tracker is niet automatisch de beste oplossing voor elke site.

Onderhoud en betrouwbaarheid op lange termijn

Omdat een enkelassige PV-tracker bewegende mechanische componenten bevat, moet preventief onderhoud vanaf het begin worden opgenomen in de bedrijfsstrategie van de installatie. Routine-inspecties kunnen helpen bij het identificeren van slijtage, abnormale bewegingen, losse verbindingen, corrosie en problemen met het aandrijfsysteem voordat deze zich ontwikkelen tot grotere storingen.

• Inspecteer lagers, aandrijfcomponenten, bevestigingsmiddelen en structurele verbindingen.
• Controleer de uitlijning van de tracker en feedback over de feitelijke positie.
• Controleer de motorstroom en ongebruikelijke bedrijfsgeluiden.
• Inspecteer kabels, connectoren, controllers en communicatieapparatuur.
• Controleer de corrosiebescherming op blootgestelde structurele componenten.
• Controleer de nood- en beschermingsfuncties bij harde wind.
• Zorg voor een vrije toegang rondom kritieke mechanische en elektrische apparatuur.
• Registreer fouten en bedrijfsgegevens om terugkerende problemen te identificeren.

Een krachtig onderhoudsprogramma gaat niet alleen over het repareren van defecte componenten. Het moet geplande inspecties combineren met condition-based monitoring, zodat potentiële problemen vroegtijdig kunnen worden geïdentificeerd.

Gemeenschappelijke projectuitdagingen en praktische oplossingen

Waarom technische kwaliteit belangrijk is

De prestaties van trackers worden door veel meer bepaald dan alleen de beweging van een zonnepaneel. Structureel ontwerp, aandrijfprecisie, besturingslogica, materiaalkwaliteit, omgevingsbestendigheid, installatienauwkeurigheid en after-salesondersteuning dragen allemaal bij aan de waarde van het systeem op de lange termijn. Bij grote PV-projecten kan het selecteren van apparatuur uitsluitend op basis van de initiële aankoopprijs de levenscyclusrisico's vergroten. Bij een completere evaluatie moet rekening worden gehouden met betrouwbaarheid, energieopbrengst, onderhoudbaarheid, beschikbaarheid van reserveonderdelen, technische documentatie en technische ondersteuning van leveranciers.

Werken met een ervaren leverancier van trackingtechnologie

Het kiezen van de juiste leverancier kan de overgang van conceptueel ontwerp naar commerciële exploitatie vereenvoudigen.Suzhou Ruitai Automation Technology Co., Ltd.biedt automatiseringstechnische oplossingen met de focus op techniekgerichte toepassingen. Bij het beoordelen van een leverancier voor fotovoltaïsche volgapparatuur moeten projecteigenaren en EPC-bedrijven verder kijken dan het uiterlijk van het product en gedetailleerde technische vragen stellen.

Belangrijke evaluatiepunten van leveranciers zijn onder meer structurele berekeningen, trackerbesturingslogica, aanpassingsvermogen aan de omgeving, modulecompatibiliteit, betrouwbaarheid van het aandrijfsysteem, communicatiearchitectuur, installatiebegeleiding, inbedrijfstellingsprocedures, ondersteuning voor reserveonderdelen en technische responsmogelijkheden.

Veelgestelde vragen

Conclusie: zonne-energie omzetten in grotere projectwaarde

Een enkelassige PV-tracker biedt een praktische manier om fotovoltaïsche modules dynamisch aan te passen terwijl de zon langs de hemel beweegt. Door de oriëntatie van de modules overdag te verbeteren, kan de technologie de hoeveelheid zonne-energie die door een PV-installatie wordt opgevangen vergroten en het dagelijkse opwekkingsprofiel ervan hervormen.

Niettemin vereist een succesvolle inzet van trackers meer dan het selecteren van een roterende montagestructuur. Zonnebronnen, terrein, bodem, windomstandigheden, modulecompatibiliteit, rijafstand, backtracking, besturingsarchitectuur, onderhoud en levenscycluseconomie moeten allemaal samen worden bekeken.

Voor projectontwikkelaars, EPC-aannemers, systeemintegrators en kopers van zonne-energieapparatuur is de beste aanpak om het volledige systeem te evalueren in plaats van zich op één specificatie te concentreren. Een goed ontworpen tracker moet betrouwbare mechanische beweging, intelligente besturing, omgevingsbestendigheid, eenvoudig onderhoud en projectspecifieke aanpasbaarheid combineren.
