A Meerrijige zonne-tracker met meerdere aandrijvingenis ontworpen om verschillende uitdagingen aan te pakken waarmee grote fotovoltaïsche installaties worden geconfronteerd, waaronder beperkt landgebruik, complex terrein, blootstelling aan wind, schaduw op rijen, volgnauwkeurigheid, toegang voor onderhoud en energieverliezen veroorzaakt door suboptimale paneeloriëntatie. Door meerdere rijen en aandrijfmechanismen te coördineren, kan deze trackingarchitectuur zorgen voor gecontroleerde beweging van zonnepanelen over grote zonnevelden, terwijl de operationele flexibiliteit wordt verbeterd. In dit artikel wordt uitgelegd hoe het systeem werkt, waar het de grootste waarde creëert, met welke technische factoren rekening moet worden gehouden tijdens de projectplanning en hoe een ervaren automatiseringspartner zoalsSuzhou Ruitai Automation Technology Co., Ltd.kan betrouwbare toepassingen voor het volgen van zonne-energie ondersteunen.
Inhoudsopgave
- Wat is een meerrijige zonnetracker met meerdere aandrijvingen?
- Waarom hebben grote zonne-energieprojecten geavanceerde tracking nodig?
- Hoe werkt de Multi-Drive-structuur?
- Belangrijkste voordelen voor zonne-energiecentrales op utiliteitsschaal
- Belangrijke ontwerpoverwegingen
- Multi-Drive versus conventionele zonne-trackingstructuren
- Waar kan deze technologie worden toegepast?
- Hoe een Solar Tracker-project te evalueren
- Onderhoud en betrouwbaarheid op lange termijn
- Conclusie
- Veelgestelde vragen
Wat is een meerrijige zonnetracker met meerdere aandrijvingen?
Een Multi-Row Multi-Drive Solar Tracker is een fotovoltaïsch montage- en positioneringssysteem waarmee meerdere rijen zonnepanelen de zon kunnen volgen terwijl er meer dan één aandrijfmechanisme in de installatie wordt gebruikt. In plaats van een groot zonneveld als één stijve mechanische structuur te behandelen, verdeelt het systeem bewegings- en aandrijfkrachten over meerdere secties.
Deze configuratie is met name nuttig voor zonne-energiecentrales op utiliteitsschaal waar honderden of duizenden fotovoltaïsche modules betrouwbaar moeten werken onder veranderende weersomstandigheden. Het doel is eenvoudig: houd de zonnepanelen in een gunstige hoek ten opzichte van het binnenvallende zonlicht, terwijl de mechanische stabiliteit en gecoördineerde beweging behouden blijven.
Een typisch systeem kan motoren, tandwielmechanismen, besturingseenheden, sensoren, structurele componenten, communicatiesystemen en veiligheidsfuncties integreren. Afhankelijk van de projectvereisten kan de tracker worden geconfigureerd rond bewegingen met één as of andere trackingarchitecturen.
Voor ontwikkelaars, EPC-aannemers en kopers van zonne-energieapparatuur is het begrijpen van deze systeemarchitectuur belangrijk omdat de tracker rechtstreeks invloed heeft op de energieopname, structurele belasting, onderhoudsvereisten en de langetermijnbetrouwbaarheid van de fotovoltaïsche installatie.
Waarom hebben grote zonne-energieprojecten geavanceerde tracking nodig?
Grote fotovoltaïsche projecten worden zelden onder perfect gecontroleerde omstandigheden geïnstalleerd. Real-world zonneparken kunnen te maken krijgen met oneffen terrein, sterke wind, stof, temperatuurveranderingen, moeilijke toegang voor onderhoud en aanzienlijke verschillen in de indeling van de locatie.
Een vast kantelbare montagestructuur houdt de modules in een vooraf bepaalde hoek. Hoewel dit ontwerp mechanisch eenvoudig kan zijn, verandert de hoek tussen het paneeloppervlak en het zonlicht gedurende de dag voortdurend. Dit vermindert de hoeveelheid directe zonnestraling die in bepaalde perioden wordt opgevangen.
Solar tracking probeert deze mismatch te verminderen door de oriëntatie van fotovoltaïsche modules gedurende de dag aan te passen. Naarmate het project echter groter wordt, kan een enkele gecentraliseerde aandrijfopstelling extra mechanische en operationele uitdagingen met zich meebrengen.
- Grote structurele belastingen:Lange mechanische constructies kunnen aanzienlijke wind- en torsiekrachten ervaren.
- Oneffen terrein:Hellingen en onregelmatige grondomstandigheden kunnen het uitlijnen bemoeilijken.
- Onderhoudsblootstelling:Een storing in één gecentraliseerd mechanisme kan een groter deel van het zonneveld beïnvloeden.
- Installatiecomplexiteit:Grote constructies vereisen zorgvuldig transport, uitlijning en inbedrijfstelling.
- Controlecoördinatie:Meerdere rijen moeten nauwkeurig bewegen zonder mechanische interferentie te veroorzaken.
- Bescherming tegen weersinvloeden:Wind, regen, stof, sneeuw en temperatuurveranderingen kunnen de systeemprestaties beïnvloeden.
Een architectuur met meerdere schijven kan helpen mechanische belastingen te verdelen en meer flexibiliteit te creëren bij het ontwerpen van grote zonnepanelen.
Hoe werkt de Multi-Drive-structuur?
Het basisbedieningsconcept combineert meerdere fotovoltaïsche rijen met verdeelde aandrijfpunten. Elk aandrijfmechanisme draagt bij aan de beweging van een aangewezen sectie, terwijl een besturingssysteem het algehele volggedrag coördineert.
Tijdens bedrijf bepaalt het besturingssysteem de doelpositie op basis van zonnepositieberekeningen, sensorinformatie, geprogrammeerde algoritmen of een combinatie van deze methoden. Aandrijfeenheden verplaatsen vervolgens de bijbehorende constructies naar de gewenste positie.
Synchronisatie is van cruciaal belang. Als verschillende secties met inconsistente snelheden of hoeken bewegen, kan de mechanische spanning toenemen en kan de volgnauwkeurigheid afnemen. Daarom moet de controller continu de positionering, bewegingsopdrachten, limieten en veiligheidsomstandigheden beheren.
| Systeemcomponent | Primaire functie | Belangrijke vereiste |
|---|---|---|
| Aandrijfmotor | Zorgt voor mechanische beweging | Stabiel koppel en betrouwbare werking |
| Transmissiemechanisme | Brengt motorvermogen over naar de constructie | Lage speling en voldoende mechanische sterkte |

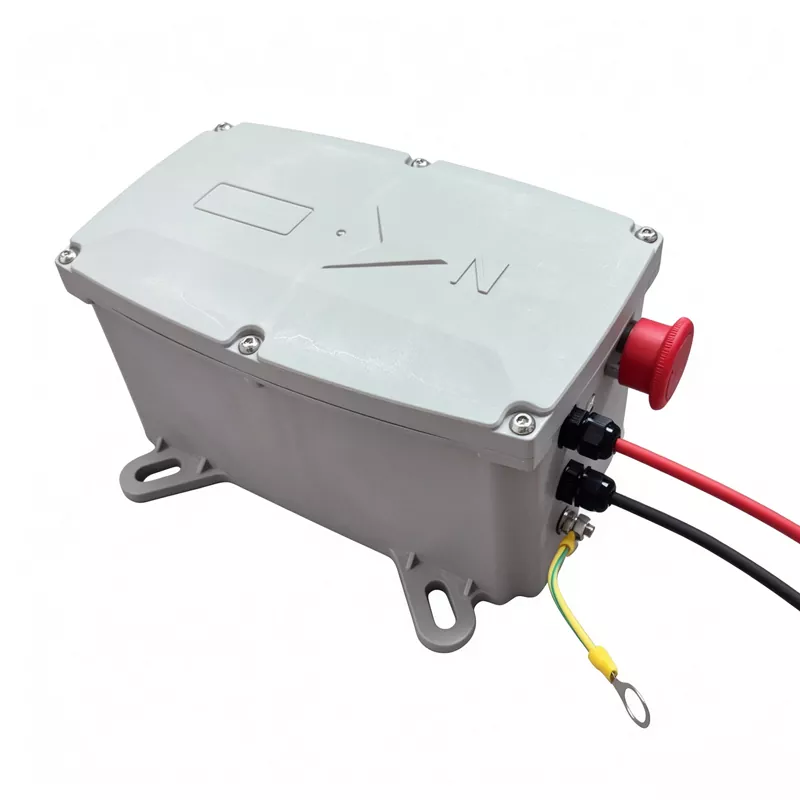

| Controleur | Coördineert het volgen van bewegingen | Nauwkeurige positionering en betrouwbare communicatie |
| Sensoren / Positiefeedback | Bevestigt de bedrijfsstatus | Stabiele en nauwkeurige feedback |
| Structureel frame | Ondersteunt fotovoltaïsche modules | Sterkte, uitlijning en corrosiebestendigheid |
| Veiligheidssysteem | Beschermt de apparatuur tijdens abnormale omstandigheden | Snelle respons en betrouwbare besturingslogica |
Dankzij deze gecoördineerde architectuur kan een zonnetracker reageren op bedrijfsomstandigheden zonder dat het hele zonneveld afhankelijk hoeft te zijn van één mechanisch aandrijfpunt.
Belangrijkste voordelen voor zonne-energiecentrales op utiliteitsschaal
De belangrijkste attractie van een Multi-Row Multi-Drive Solar Tracker is niet één enkel onderdeel. De waarde ervan komt voort uit het combineren van gedistribueerde mechanische beweging met gecoördineerde controle.
- Flexibeler structureel ontwerp:Het verdelen van een groot zonnepaneel in meerdere aangedreven secties kan het gemakkelijker maken om de structuur aan te passen aan verschillende locatie-indelingen.
- Verbeterde belastingverdeling:Meerdere aandrijfpunten kunnen bewegingskrachten over de array verdelen in plaats van ze op één locatie te concentreren.
- Betere aanpassing aan grote projecten:Modulaire, op rijen gebaseerde configuraties kunnen worden uitgebreid afhankelijk van de projectgrootte en de omstandigheden op de locatie.
- Potentieel vereenvoudigd onderhoud:Gedistribueerde apparatuur kan het oplossen van problemen meer lokaal maken, waardoor de omvang van bepaalde mechanische storingen wordt verkleind.
- Nauwkeurige paneelpositionering:Gecoördineerde controle en positiefeedback kunnen helpen de beoogde volghoek te behouden.
- Grotere lay-outflexibiliteit:Ingenieurs kunnen bij het verdelen van de installatie rekening houden met het terrein, de rijafstand, de blootstelling aan de wind en de toegangsvereisten.
Belangrijke ontwerpoverwegingen
Het kiezen van een zonnetracker moet beginnen met de projectomgeving en niet met de apparatuurcatalogus. De omstandigheden ter plaatse bepalen de mechanische en controlevereisten.
| Factor | Vragen om over na te denken |
|---|---|
| Terrein | Is de locatie vlak, hellend, oneffen of onregelmatig? |
| Wind | Wat zijn de normale en extreme windomstandigheden? |
| Temperatuur | Kunnen motoren, controllers, kabels en mechanische onderdelen betrouwbaar functioneren binnen het lokale temperatuurbereik? |
| Stof en vocht | Zijn behuizingen en bewegende componenten voldoende beschermd? |
| Moduleconfiguratie | Wat zijn de moduleafmetingen, het gewicht, de oriëntatie en de rijopstelling? |
| Onderhoud | Kunnen technici veilig bij motoren, aandrijfmechanismen, controllers en kritische componenten komen? |
| Controle-integratie | Kan de tracker effectief communiceren met de monitoring- en controle-infrastructuur van het project? |
Een andere belangrijke overweging is de noodpositie. Zonnetrackers moeten mogelijk naar een vooraf gedefinieerde veilige hoek bewegen tijdens harde wind of andere abnormale omstandigheden. Het besturingssysteem heeft daarom betrouwbare positioneringslogica en passende beveiligingsfuncties nodig.
Multi-Drive versus conventionele zonne-trackingstructuren
Verschillende solartracker-architecturen kunnen geschikt zijn voor verschillende projecten. De beste configuratie hangt af van de landomstandigheden, de afmetingen van de array, structurele vereisten, budget, onderhoudsstrategie en verwachte werkomgeving.
| Overweging | Aanpak met meerdere rijen en meerdere aandrijvingen | Meer gecentraliseerde aanpak |
|---|---|---|
| Mechanische distributie | Belastingen en bewegingen kunnen over meerdere aandrijfpunten worden verdeeld. | Meer beweging kan afhangen van een centraal mechanisme. |
| Flexibiliteit op grote locaties | Meerdere secties kunnen modulaire lay-outs ondersteunen. | Bij lange constructies kan een zorgvuldigere uitlijning nodig zijn. |
| Mislukkingsisolatie | Mogelijk meer gelokaliseerd, afhankelijk van de systeemarchitectuur. | Een centrale storing kan een groter deel treffen. |
| Beheers de complexiteit | Vereist effectieve synchronisatie tussen schijven. | Er kunnen minder gecoördineerde aandrijfpunten betrokken zijn. |
| Aanpassing van de site | Kan worden geconfigureerd voor verschillende rij- en terreinomstandigheden. | Kan minder flexibel zijn voor bepaalde complexe lay-outs. |
Deze vergelijking betekent niet dat één architectuur universeel superieur is. In plaats daarvan laat het zien waarom de projectspecifieke technische beoordeling vóór de definitieve uitrustingskeuze moet komen.
Waar kan deze technologie worden toegepast?
Volgsystemen met meerdere rijen en meerdere schijven zijn met name relevant voor grote fotovoltaïsche installaties waar de schaal en bedrijfsomstandigheden een meer geavanceerde mechanische en besturingsarchitectuur rechtvaardigen.
- Fotovoltaïsche energiecentrales op utiliteitsschaal
- Grote commerciële zonneparken
- Op de grond gemonteerde duurzame energieprojecten
- Projecten met uitgebreide PV-modulerijen
- Zonne-energie-installaties die een gecoördineerde trackingcontrole vereisen
- Projecten waarbij terrein- en structurele segmentatie belangrijke ontwerpoverwegingen zijn
Voor commerciële en utiliteitsprojecten moet de tracker ook worden beschouwd als onderdeel van het volledige energieopwekkingssysteem. Module-indeling, omvormerconfiguratie, kabelgeleiding, terreinafwatering, onderhoudswegen en monitoringsystemen kunnen allemaal van invloed zijn op het uiteindelijke ontwerp.
Hoe een Solar Tracker-project te evalueren
Kopers moeten vermijden een tracker alleen te beoordelen op basis van zijn motorvermogen of de geadverteerde trackingmogelijkheden. Een betrouwbare aankoopbeslissing vereist een bredere technische beoordeling.
- Definieer de locatieomstandigheden.Verzamel informatie over wind, temperatuur, terrein, bodem, stof, regenval en sneeuw, indien van toepassing.
- Bevestig de moduleconfiguratie.Controleer de paneelafmetingen, het gewicht, de richting, de rijlengte en de montagevereisten.
- Bekijk de schijfarchitectuur.Begrijp hoe motoren, tandwielen, assen en structurele componenten op elkaar inwerken.
- Evalueer de synchronisatie.Controleer hoe meerdere aandrijfeenheden een gecoördineerde beweging handhaven.
- Onderzoek veiligheidsfuncties.Vraag hoe het systeem reageert op harde wind, stroomonderbrekingen, sensorstoringen of abnormale positionering.
- Controleer de onderhoudsvereisten.Denk aan smering, vervangende onderdelen, toegang, inspectiefrequentie en procedures voor probleemoplossing.
- Bekijk de aanpassingsmogelijkheden.Grote zonne-energieprojecten vereisen vaak mechanische en besturingsaanpassingen op basis van specifieke omstandigheden ter plaatse.
Een gekwalificeerde fabrikant zou deze kwesties met details op technisch niveau moeten kunnen bespreken in plaats van zich uitsluitend op productspecificaties te concentreren.
Onderhoud en betrouwbaarheid op lange termijn
Zonne-trackingapparatuur werkt jarenlang buiten, vaak onder voortdurende blootstelling aan zonlicht, regen, stof, wind en temperatuurschommelingen. De betrouwbaarheid op lange termijn hangt daarom af van meer dan de initiële installatiekwaliteit.
Routinematige inspecties moeten betrekking hebben op aandrijfmotoren, transmissiecomponenten, bevestigingsmiddelen, structurele verbindingen, elektrische kabels, sensoren, controllers en beschermende behuizingen. Operators moeten ook abnormale trillingen, onverwachte bewegingen, ongebruikelijke geluiden, positioneringsfouten en communicatiefouten in de gaten houden.
Vóór de implementatie moet ook rekening worden gehouden met de beschikbaarheid van reserveonderdelen. Motoren, tandwielen, sensoren, controllers, connectoren en andere kritische componenten moeten een gedefinieerde vervangingsstrategie hebben, vooral voor afgelegen zonneparken.
Conclusie
Een Multi-Row Multi-Drive Solar Tracker biedt een praktische architectuur voor grote fotovoltaïsche projecten die gecoördineerde beweging, gedistribueerde mechanische aandrijving en flexibel systeemontwerp vereisen. Door de zonnepanelen in meerdere aangedreven secties te verdelen, kan het systeem uitdagingen aangaan die verband houden met grote structurele overspanningen, oneffen terreinen, onderhoud, controle en belastingverdeling.
De prestaties van trackers zijn echter uiteindelijk afhankelijk van hoe goed de mechanische structuur, het aandrijfsysteem, het besturingsplatform, de sensoren, de veiligheidsfuncties en de installatieomgeving samenwerken. Projectontwikkelaars moeten daarom het volledige systeem evalueren in plaats van apparatuur te selecteren op basis van één enkele specificatie.
Voor organisaties die een grootschalige fotovoltaïsche installatie plannen, kan het samenwerken met een ervaren automatiserings- en apparatuurfabrikant helpen de locatievereisten om te zetten in een praktische trackingoplossing.Suzhou Ruitai Automation Technology Co., Ltd.kan worden beschouwd als een technologiepartner voor projecten die op maat gemaakte automatiserings- en zonnevolgoplossingen vereisen.
Veelgestelde vragen
Het is een zonne-trackingarchitectuur die meerdere aandrijfmechanismen gebruikt om de beweging van meerdere fotovoltaïsche rijen of secties te coördineren. Het is bedoeld om gecontroleerde plaatsing van zonnepanelen in grote installaties mogelijk te maken.
Meerdere drive-units kunnen de mechanische beweging over een grote array verdelen, zorgen voor een grotere structurele flexibiliteit en kunnen bepaalde storingen mogelijk meer gelokaliseerd maken.
Het kan met name geschikt zijn voor grote op de grond gemonteerde projecten waarbij lange PV-rijen, structurele belastingen, terrein, onderhoudstoegang en gecoördineerde bewegingen zorgvuldig moeten worden beheerd.
Belangrijke omstandigheden zijn onder meer windsnelheid, temperatuurbereik, regenval, vochtigheid, stof, sneeuw, indien van toepassing, terreinkenmerken en bodemgesteldheid. Deze factoren beïnvloeden het mechanische en elektrische ontwerp.
Ja. Motoren, transmissiemechanismen, bevestigingsmiddelen, sensoren, kabels, controllers en structurele verbindingen moeten periodiek worden geïnspecteerd. Preventief onderhoud kan helpen problemen te identificeren voordat deze aanzienlijke downtime veroorzaken.
Kopers moeten vragen stellen over structureel ontwerp, aandrijfcapaciteit, synchronisatie, windbescherming, besturingsfuncties, milieubescherming, onderhoudsvereisten, reserveonderdelen, maatwerk, installatieondersteuning en after-sales service.
Afhankelijk van de fabrikant en de systeemarchitectuur kan maatwerk mogelijk zijn voor de mechanische structuur, configuratie van de aandrijving, besturingsvereisten, moduleopstelling, omgevingsomstandigheden en projectspecifieke installatiebeperkingen.
