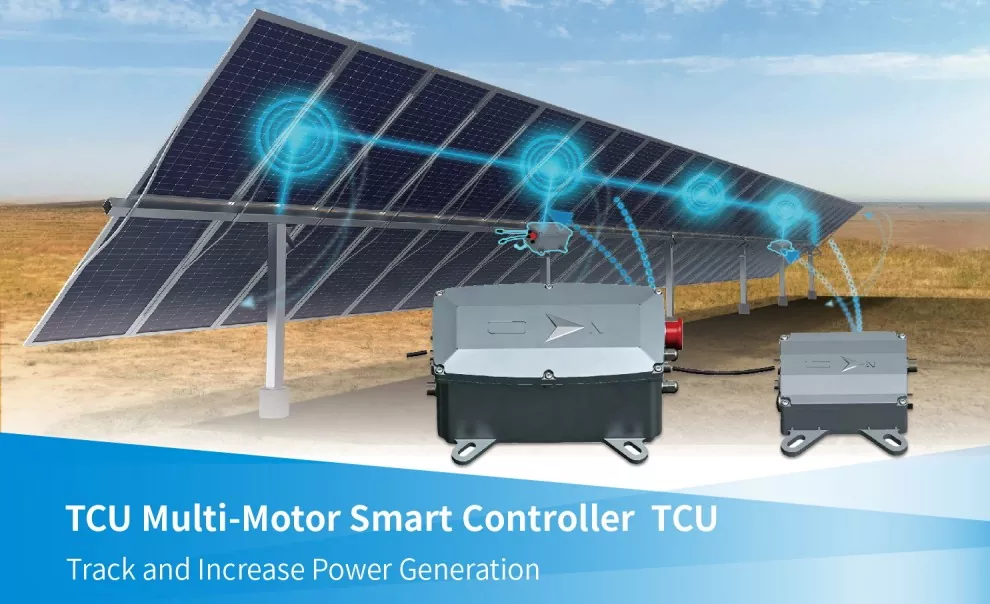

Intelligente en sub-controller multi-row solar tracker

Ruitai heeft een eigen fabriek voor de productie van hoogwaardige intelligente en subcontroller Multi-Row Solar Tracker. Dit TCU-systeem fungeert als de intelligente kern van de zonne-energiecentrale.

Het bestuurt de motor nauwkeurig om de hoek van de PV-panelen in realtime aan te passen, waardoor het systeem de beweging van de zon gedurende de dag dynamisch kan volgen en meer zonne-energie kan opvangen.

Het systeem wordt verder verbeterd door het ingebouwde neurale netwerkalgoritme, dat cloudgebaseerd leren op afstand en continue optimalisatie mogelijk maakt.

Naarmate de zonlichtomstandigheden en de locatieomgeving veranderen, kan de TCU zijn volgstrategie in de loop van de tijd aanpassen en verbeteren, waardoor de PV-installatie efficiënter energie kan opwekken.

Producttechnische kenmerken

1. Hardware- en software-integratie

De intelligente en sub-controller meerrijige zonnetracker ondersteunt zowel AC- als DC-voeding en is uitgerust met een back-up lithiumbatterij met hoge capaciteit, waardoor een stabiele kerncontrole wordt gegarandeerd, zelfs 's nachts of onder barre weersomstandigheden.

Met geavanceerde intelligente trackingalgoritmen en zeer nauwkeurige 3D-modelleringstechnologie kan het systeem schaduwverliezen veroorzaakt door complex terrein effectief verminderen en de algehele energieopwekking verbeteren.

Samen met de ondersteunende mobiele app en het SCADA-platform van Ruitai maakt het systeem digitaal beheer van het volledige proces mogelijk, van snelle installatie tot bediening en onderhoud op afstand.

2. Veiligheidsbeschermingsmechanisme

Onder barre windomstandigheden gebruikt het systeem onze TCU en NCU kan de PV-panelen automatisch in een veilige parallelle positie brengen, waardoor de windbelasting wordt verminderd en de trackerstructuur wordt beschermd.

In specifieke situaties kan het ook onafhankelijke trackerrijen identificeren die niet worden beïnvloed door wind, waardoor ze veilig stroom kunnen blijven opwekken.

Elke NCU kan ook functioneren als een microweerstation, waardoor gegradeerde bescherming en fouttolerantiereacties mogelijk zijn tijdens extreem weer, zoals harde wind, zware sneeuwval en overstromingen.

Het systeem is ontworpen met scheiding tussen hoog- en laagspanning, ingebouwde elektrische beveiliging en dubbellaagse software- en hardware-encryptie, waardoor de veiligheid van personeel, apparatuur en gegevens wordt gewaarborgd.

Systeemparameters

Mechanische parameters

Elektrische parameters

TCU-installatiehandleiding

1. Mechanische installatie

● Monteer de beugel:Installeer de montagebeugel of apparatuurbehuizing op de aangewezen locatie. Zorg voor een veilige montage om loskomen door trillingen te voorkomen en zorg voor voldoende ruimte voor onderhoud.

● Installeer de TCU:Bevestig de TCU (Intelligent Sub-Controller for Multi-Row Solar Trackers) in de juiste richting met behulp van de meegeleverde montageschroeven.

2. Elektrische aansluitingen

● Voeding:Sluit de DC-voedingsingang en de beschermende aarde (PE) aan. Zorg voor de juiste polariteit (vermijd het omdraaien van de positieve en negatieve aansluitingen) en controleer of de aansluitingen goed vastzitten.

● Motoraansluiting:TCU → Motorbesturing → Aandrijfmotor → Trackerrotatie

● Sensoraansluiting:Sluit kantelsensoren, positiesensoren en windsnelheidssensoren aan volgens projectspecificaties.

3. Communicatieverbindingen

● Standaardarchitectuur:Solar Tracker → TCU → NCU → SCADA-systeem

● Communicatie-interfaces omvatten:

RS485: Algemene veldcommunicatiemethode

CAN-bus: communicatie tussen interne besturingsapparaten

Ethernet: snelle gegevensoverdracht

Draadloze communicatie: voor gespecialiseerde projecttoepassingen

4. Parameterconfiguratie en inbedrijfstelling

● Basisparameters instellen:Projecteer lengte- en breedtegraad, tijdinstellingen, volgmodus en limiethoeken.

● Motorwerkingstest:Test de voorwaartse en achterwaartse werking en maximale/minimale hoeken; controleer de juiste bewegingsrichting van de tracker.

● Hoekkalibratie:Lijn de werkelijke hoek uit met de door het systeem gerapporteerde hoek met behulp van positiefeedback en kantelsensorgegevens.

● Communicatietest:Controleer de communicatie tussen de TCU en de NCU, inclusief het uploaden van gegevens, statusfeedback en alarmmeldingen.

Bedraad versus draadloos: vergelijking van TCU-communicatiemethoden

Ruitai's intelligente meerrijige zonnetracker met subcontrollers ondersteunt verschillende communicatiemethoden. Wij raden het volgende aan:

Geef voor zonne-installaties op vlak terrein prioriteit aan de bekabelde RS485-oplossing; voor uitdagende implementatieomgevingen, zoals bergachtige of drijvende locaties, kunnen draadloze oplossingen worden overwogen, op voorwaarde dat de signaaldekking grondig wordt getest.

Producttype

Om aan verschillende projectvereisten te voldoen, biedt Ruitai een flexibele productmatrix voor verschillende trackersysteemconfiguraties.

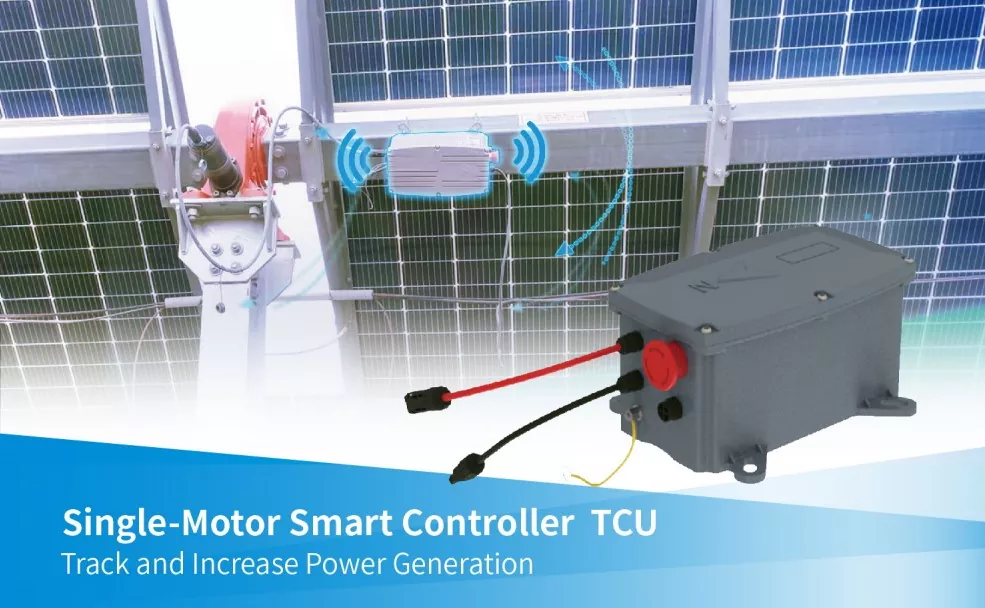

Voor toepassingen met één rij en één aandrijving bieden wij twee modellen: de DC-aangedreven RT-TK-SP-V1 en de AC-aangedreven RT-TK-EP-V1.

Beide zijn ontworpen om te werken met 300W-motoren en bieden een stabiele bediening voor standaard trackerrijen.

Voor grootschalige arrays met meerdere rijen en meerdere schijven bieden wij een gecombineerde oplossing met behulp van een hoofdcontroller en subcontrollers. Deze configuratie ondersteunt motoren tot 150 W en is geschikt voor complexere projectindelingen.

Of het systeem nu gebruik maakt van string-DC-ingang of AC-netaansluiting, Ruitai's besturingsoplossing kan flexibel worden aangepast aan verschillende locatieomstandigheden en projectbehoeften.

Certificeringen en kwaliteitsborging

Onze intelligente en subcontroller-zonnetrackers met meerdere rijen voldoen strikt aan de toonaangevende internationale en binnenlandse normen. Ze hebben de ISO 9001-certificering voor het kwaliteitsmanagementsysteem, de CE-veiligheidscertificering en de veiligheidsstandaardinspectie verkregen van HTW, een internationale test- en inspectieorganisatie.

Bovendien heeft de systeemsoftware ook een Computer Software Copyright Registration Certificate ontvangen van de National Copyright Administration van de Volksrepubliek China.

Kiezen voor Ruitai TCU-producten betekent kiezen voor een conforme, betrouwbare en efficiënte regeloplossing voor de toekomst van de opwekking van zonne-energie.
