Meerrijige zonne-tracker met meerdere aandrijvingen

Suzhou Ruitai is een professionele fabrikant van zonnetrackers met meerdere rijen en meerdere schijven; we kunnen een complete TCU-productserie aanbieden om te voldoen aan de behoeften van verschillende PV-installatiegroottes en toepassingsscenario's.

Voor grootschalige arrays met meerdere rijen en meerdere schijven gebruikt Suzhou Ruitai een "hoofdcontroller + subcontroller" -oplossing, die motoren van ≤150W ondersteunt. Het systeem kan zich flexibel aanpassen aan zowel 300–1500VDC string DC-ingang als 90–264VAC AC-netingang, waardoor het geschikt is voor verschillende projectontwerpen en stroomvoorzieningsomstandigheden.

Voor toepassingen met één rij en enkele aandrijving kan Ruitai ook twee modellen leveren: de DC-aangedreven RT-TK-SP-V1 en de AC-aangedreven RT-TK-EP-V1, beide ontworpen voor motoren van 300 W.

Onze productserie

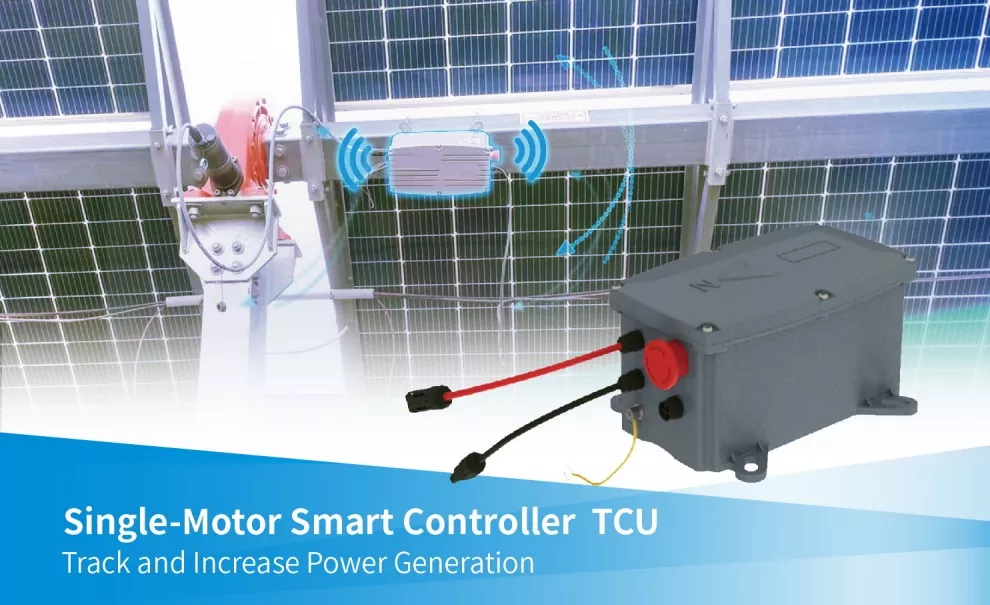

Intelligente controller (enkele rij, enkele schijf)

Model: RT-TK-SP-V1 / RT-TK-EP-V1

Bijpassend motorvermogen: 300 W

Voeding: DC-ingang 300–1500 VDC / L+N 90–264 VAC

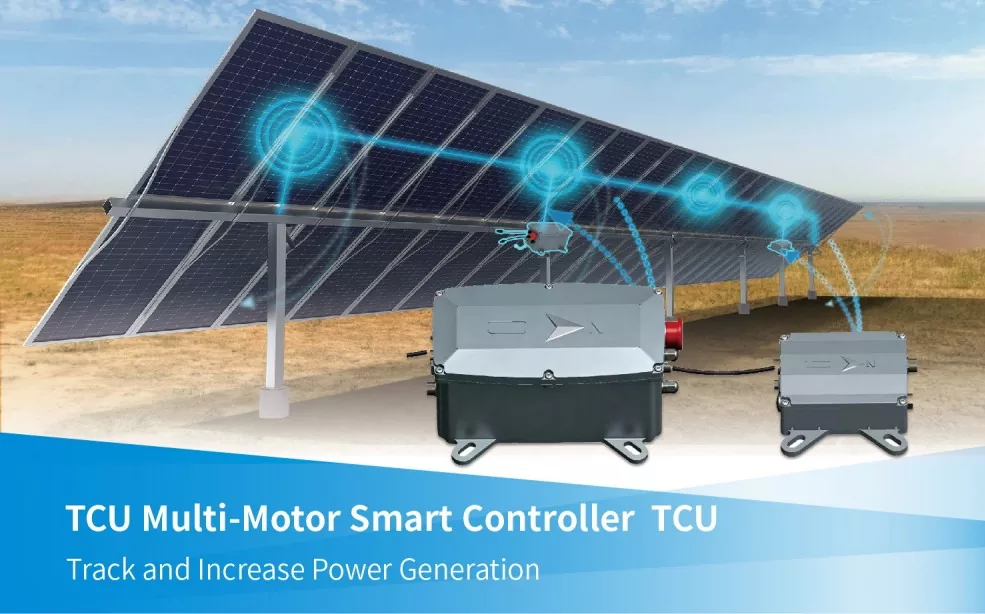

Intelligente hoofdcontroller + intelligente subcontroller (meerdere rijen, meerdere schijven)

Model: RT-TK-SP-V1 + RT-TK-SV1 / RT-TK-EP-V1 + RT-TK-SV1

Bijpassend motorvermogen: ≤150W

Voeding: PV-reeksvoeding, DC-ingang 300–1500VDC + 24VDC / L+N 90–264VAC + 24VDC

Systeemparameters

Mechanische parameters

Elektrische parameters

Geavanceerde software- en hardware-integratie

De Multi-Row Multi-Drive Solar Tracker ondersteunt zowel AC- als DC-voeding en is uitgerust met een back-up lithiumbatterij met hoge capaciteit, waardoor de kerncontrolecapaciteit zelfs 's nachts of onder barre weersomstandigheden wordt gegarandeerd.

Met intelligente trackingalgoritmen en zeer nauwkeurige 3D-modellering helpt het de schaduwverliezen veroorzaakt door complex terrein te verminderen en het gebruik van zonne-energie te maximaliseren.

Samen met de mobiele app en het SCADA-platform maakt het systeem digitaal beheer gedurende het hele proces mogelijk, van snelle installatie tot bediening en onderhoud op afstand.

Uitgebreide veiligheidsbescherming

Veiligheid is van cruciaal belang voor elke PV-energiecentrale.

Bij sterke wind past het systeem de PV-modules automatisch aan naar een vlakke positie parallel aan de grond, waardoor de windbelasting wordt verminderd en de trackerstructuur wordt beschermd.

In speciale gevallen kan het ook onafhankelijke rijen identificeren die niet door de wind worden beïnvloed, zodat deze stroom kunnen blijven opwekken. Elke NCU kan functioneren als een microweerstation, waardoor een gegradeerde bescherming en fouttolerantie mogelijk is tijdens extreem weer, zoals sterke wind, sneeuw en overstromingen.

Met scheiding tussen hoog- en laagspanning, elektrische beveiliging en dubbele software- en hardware-encryptie helpt het systeem personeel, apparatuur en gegevens te beschermen.

Wat moet worden opgenomen in de routine-inspectie van de TCU?

Ruitai raadt aan om de Multi-Row Multi-Drive Solar Tracker minimaal één keer per maand te inspecteren.

1. Visuele inspectie:Controleer de kast op roest, vervorming of tekenen van binnendringend water; controleer of de afdichtstrips tekenen van veroudering vertonen.

2. Bedradingsinspectie:Controleer de voedingsklemmen, communicatieklemmen en motoraansluitklemmen op losheid of oxidatie.

3. Status indicatielampje:Controleer of de stroom-, communicatie- en foutindicatoren normaal functioneren.

4. Communicatietest:Controleer de online status van de TCU en de tijdstempel van de laatste communicatie via de NCU.

5. Hoekverificatie:Selecteer willekeurig een paar TCU's, geef een testhoekcommando en meet de werkelijke trackerhoek om er zeker van te zijn dat de afwijking ≤ ±0,5° bedraagt.

6. Motorgeluid:Luister naar abnormale geluiden tijdens het draaien van de tracker; Dergelijke geluiden kunnen wijzen op mechanische slijtage of obstructie door vreemde voorwerpen.

7. Omgevingstemperatuur:Controleer de interne kasttemperatuur tijdens zomerperiodes met hoge temperaturen en verwijder indien nodig stof uit de ventilatieopeningen.

Certificeringen en kwaliteit

Onze Multi-Row Multi-Drive Solar Trackers zijn ontwikkeld en vervaardigd in overeenstemming met strikte internationale en binnenlandse normen, met certificeringen waaronder ISO 9001-certificering van het kwaliteitsmanagementsysteem, CE-veiligheidscertificering en veiligheidsstandaardtests door HTW.

De systeemsoftware heeft ook het Computer Software Copyright Registration Certificate verkregen van de National Copyright Administration van de Volksrepubliek China.

Kiezen voor onze TCU-producten betekent kiezen voor een conforme, betrouwbare en efficiënte oplossing voor de toekomst van PV-stroomopwekking.

Veelgestelde vragen

Vraag: Welke volgmodi ondersteunt de Multi-Row Multi-Drive Solar Tracker?

A: Afhankelijk van het systeemontwerp ondersteunt het automatische zonne-tracking, handmatige inbedrijfstelling, veilige opslag, nachtelijke stand-by en onderhoudsmodi.

Deze modi komen tegemoet aan de vereisten van installatie en inbedrijfstelling, normaal gebruik en probleemoplossing/onderhoud.

Vraag: Hoe verlaagt de TCU de O&M-kosten voor PV-energiecentrales?

A: De TCU vermindert handmatige interventies en verhoogt de O&M-efficiëntie door middel van intelligente besturing. Het past de modulehoeken automatisch aan, bewaakt de operationele status, rapporteert afwijkingen en ondersteunt onderhoud op afstand.

Vraag: Heeft de TCU periodieke software-upgrades nodig?

A: Softwareonderhoud wordt aanbevolen op basis van de operationele status van het project. Ruitai biedt software-upgrades en technische ondersteuningsdiensten voor de lange termijn, waaronder optimalisatie van besturingsalgoritmen, verbeteringen van de communicatiefunctie, verbeterde foutdiagnostiek en upgrades van systeemcompatibiliteit.
