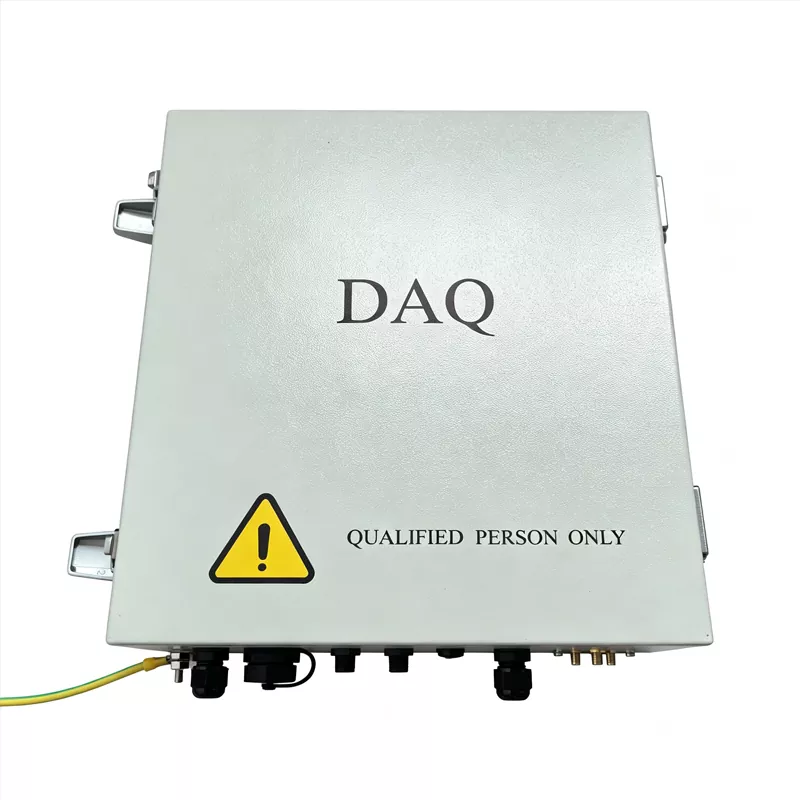

PV-netwerkcommunicatiebox NCU
Ruitai is een professionele fabrikant in China, we kunnen PV Network Communication Box NCU aanbieden. Het integreert krachtige edge computing- en protocolconversiemogelijkheden, samen met trackingalgoritmen, multi-protocolcommunicatie en bewakingsfuncties op afstand. Dit zorgt ervoor dat grote hoeveelheden gegevens snel en betrouwbaar naar de cloud kunnen worden verzonden, zelfs in complexe elektromagnetische omgevingen, waardoor de efficiëntie van zonne-energie wordt verbeterd en een stabiele werking onder barre weersomstandigheden wordt gehandhaafd.
De PV-netwerkcommunicatiebox NCU is ontworpen met volledige aandacht voor ruwe buitenomgevingen, met uitstekende bliksembeveiliging, sterke anti-interferentieprestaties en een breed temperatuuraanpassingsvermogen. Als u een oplossing op maat wilt, kunt u contact opnemen met Ruitai.
Onze NCU maakt gebruik van componenten van industriële kwaliteit en ondersteunt meerdere standaard industriële protocollen zoals Modbus en TCP/IP, waardoor flexibele compatibiliteit met verschillende merken omvormers en weerstations mogelijk is.
Het maakt opdrachtuitvoering op millisecondenniveau en real-time datatransmissie mogelijk, ter ondersteuning van nauwkeurige en responsieve installatiebesturing. Wanneer ze zijn geïntegreerd met het SCADA-platform van Ruitai, kunnen operators de hele locatie op afstand monitoren en beheren, waardoor communicatiefouten aanzienlijk worden verminderd en de totale O&M-kosten worden verlaagd.
Productontwerp
De PV Network Communication Box (NCU) is voorzien van een hardware-ontwerp van industriële kwaliteit, waardoor een stabiele, langdurige werking in diverse en zware omgevingen wordt gegarandeerd.
Bescherming tegen binnendringing:Classificatie IP65 of hoger, met een volledig afgedicht, stofdicht en waterdicht ontwerp.
Brede bedrijfstemperatuur:Werkt binnen een bereik van -40°C tot +70°C, waardoor hij geschikt is voor extreme omgevingen zoals woestijnen met hoge temperaturen en gebieden met strenge kou.
Ontwerp met dubbele voeding:Ondersteunt zowel DC- als AC-voedingsingangen en bevat een back-up lithiumbatterij met hoge capaciteit om continue werking tijdens de nacht of bij ongunstige weersomstandigheden te garanderen.
Componenten van industriële kwaliteit:De NCU maakt gebruik van industriële chips, isolatiecircuits en reductiestrategieën voor componenten; het is gevalideerd via DFMEA en meerdere strenge tests.
Bliksembeveiliging:Stroom- en signaalpoorten zijn uitgerust met overspanningsbeveiliging en de behuizing is aangesloten op een equipotentiaal aardingsnetwerk.
Volledige specificatiestabel
▷ Karakteristieke parameters
|
Productmodel |
RT-COM-V1 |
Triggerdrempel voor hoge windsnelheid |
Verstelbaar |
|
Voeding |
L+N 220VAC |
Triggerdrempel voor zware sneeuwval |
Verstelbaar |
|
Parameterinstelling |
PC |
Breedtegraad en lengtegraad |
Automatisch verkregen via GPS |
|
Dagelijks stroomverbruik |
≤0,1 kWh |
Tijdzone |
Zelfinstellend |
|
GPS-signaal |
Ja |
||
▷ Functionele parameters
|
Weersensoralarm |
Ja |
Draadloze communicatie (met TCU) |
Ja |
|
Alarm communicatieonderbreking (met TCU) |
Ja |
Communicatie poort |
RS485/Ethernet |
|
Foutalarm GPS-module |
Ja |
Windsnelheid |
Ja |
▷ Algemene parameters
|
Behuizingsmateriaal |
Plaatwerk |
Maat |
330*96*360mm |
|
Installatiemethode |
Klemmen |
Bedrijfstemperatuur |
-40~70℃ |
|
Waterdichte beoordeling |
IP65 |
Hoogte |
< 4000m |
|
Gewicht |
5,4 kg |
||
Veelvoorkomende problemen en correcte werkwijzen voor NCU-installatie
|
Veel voorkomende fouten |
Gevolgen |
Beste praktijken |
|
RS485-bus "T"-aftakking |
Signaalreflectie, onstabiele communicatie |
Gebruik een serieschakelingtopologie; installeer een repeater op vertakkingspunten |
|
Beide uiteinden van de afschermingslaag zijn tegelijkertijd geaard |
Vorming van aardlussen, introductie van interferentie |
Aard de afscherming slechts aan één uiteinde (NCU-uiteinde) |
|
Communicatielijnen en stroomlijnen worden in dezelfde buis gelegd |
Elektromagnetische interferentie veroorzaakt CRC-controlesomfouten |
Houd een minimale afstand van 30 cm aan; lijnen kruisen in een hoek van 90° |
|
Geen afsluitweerstand geïnstalleerd |
Signaalreflectie, communicatiefout op de terminal TCU |
Sluit een weerstand van 120Ω parallel aan op het verste uiteinde van de bus |
|
De aardedraad is te dun of te lang |
Slechte bliksembeveiliging, apparatuur gevoelig voor bliksemschade |
Aardingsdraad: doorsnede ≥ 6 mm², lengte ≤ 0,5 m |
|
Polariteit van de batterij omgekeerd |
Doorbranden van de NCU-voedingsmodule |
Controleer de polariteit met een multimeter voordat u de bedrading aansluit |
|
Kastmontage gekanteld |
Ongelijkmatige druk op de afdichtingsstrip, binnendringen van regenwater |
Uitlijnen met behulp van een waterpas; zorg ervoor dat de kanteling ≤ 2° is |
Waarom kiezen voor Ruitai?
Aangepaste oplossingen:We volgen een ‘Eén project, één oplossing’-aanpak, waarbij we communicatiearchitecturen ontwerpen die zijn afgestemd op de omstandigheden op het gebied van zonne-energie, de kenmerken van de locatie en de netvereisten van elk project.

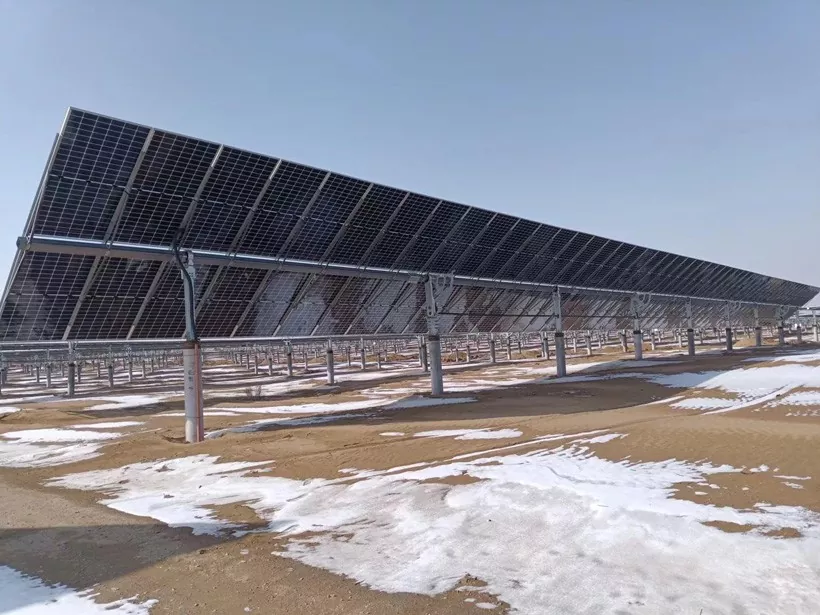

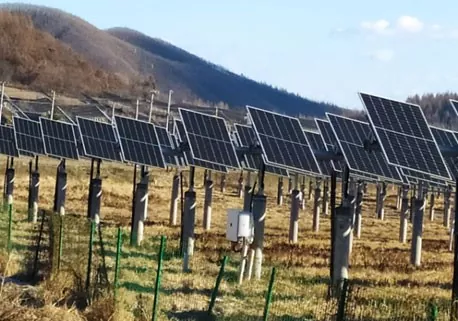

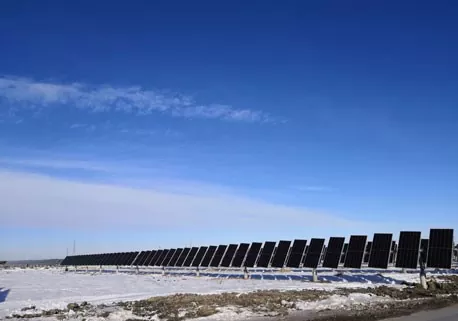

Betrouwbare en stabiele prestaties:Onze oplossingen zijn getest en bewezen in uitdagende omgevingen, waaronder hooggelegen gebieden, woestijnen en eilanden aan de kust, en bieden uitstekende betrouwbaarheid en operationele stabiliteit op de lange termijn.
Snelle ondersteuning en onderhoud:We bieden realtime monitoring op afstand en intelligente diagnostiek, waardoor klanten fouten sneller kunnen opsporen, operationele downtime kunnen verminderen en soepele systeemprestaties gedurende de hele levenscyclus van het project kunnen garanderen.
Veelgestelde vragen
Vraag: Kan deze NCU betrouwbaar functioneren in ruwe buitenomgevingen? Wat is de beschermingsgraad?
EEN: Absoluut. Onze PV-netwerkcommunicatiebox NCU is ontworpen om betrouwbaar te werken in veeleisende buitenomgevingen, met sterke bliksembeveiliging, anti-interferentievermogen en aanpassingsvermogen aan brede temperaturen.
Met een IP65-classificatie en gebouwd met componenten van industriële kwaliteit levert hij stabiele prestaties onder extreme omstandigheden, waaronder hooggelegen gebieden, woestijnen en kustgebieden. Het beschikt ook over overstroom- en overspanningsbeveiliging om de veiligheid en betrouwbaarheid van de apparatuur verder te verbeteren.
Vraag: Met hoeveel TCU's kan hij verbinding maken? Welke communicatieprotocollen ondersteunt het?
A: Als centrale communicatiehub van de zonne-energiecentrale kan de NCU eenvoudig honderden of zelfs duizenden TCU's verbinden met het centrale monitoringsysteem.
Het biedt uitstekende protocolcompatibiliteit en ondersteunt industriestandaardprotocollen zoals Modbus en TCP/IP, evenals ZigBee, Bluetooth, RS485 en MQTT.
Deze flexibiliteit maakt een soepele integratie mogelijk met een breed scala aan omvormers, weerstations en andere veldapparatuur.
