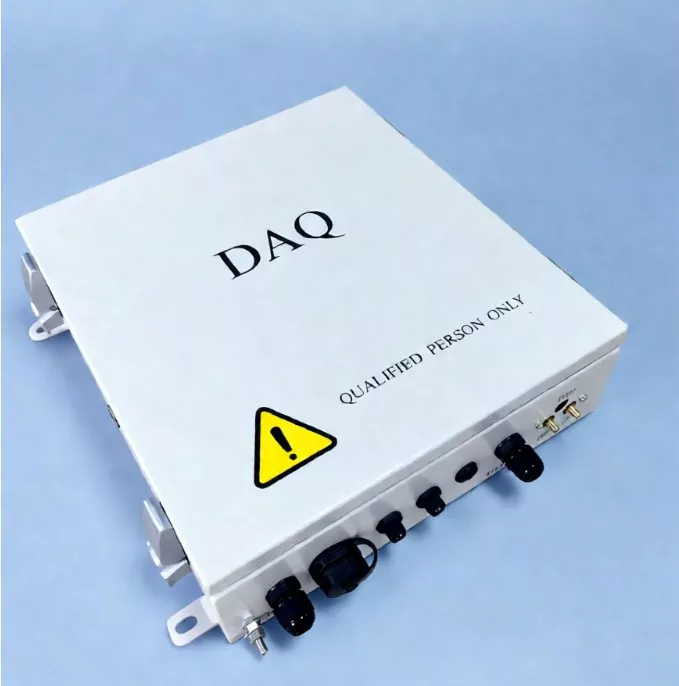

PV-communicatieregeleenheid

Suzhou Ruitai is een professionele fabriek. Onze PV-communicatiecontrole-eenheid maakt gebruik van componenten van industriële kwaliteit, die IP65-geclassificeerde bescherming bieden, een breed bedrijfstemperatuurbereik (-40°C tot +85°C) en uitzonderlijke weerstand tegen bliksem en elektromagnetische interferentie.

Het ondersteunt industriestandaardprotocollen zoals Modbus en TCP/IP en kan naadloos worden geïntegreerd met een breed scala aan omvormers en weerstations. De NCU maakt respons op millisecondenniveau en realtime datacommunicatie mogelijk, waardoor een snelle en betrouwbare werking van het systeem wordt gegarandeerd. In combinatie met een SCADA-platform biedt het operators overal realtime inzicht in de prestaties en bedrijfsstatus van de fabriek.

Wat zijn de kernfuncties van de PV-communicatieregeleenheid?

1. Centralized Monitoring

De PV-communicatiecontrole-eenheid verzamelt gegevens die worden gerapporteerd door alle TCU's binnen zijn rechtsgebied, voegt de gegevens samen en uploadt deze naar het SCADA-systeem of een cloudgebaseerd monitoringplatform.

2. Unified Control

Het zendt besturingsopdrachten uit naar alle TCU's binnen zijn rechtsgebied om gesynchroniseerde operaties mogelijk te maken.

Typische opdrachten zijn onder meer: ​​opbergen met één druk op de knop, schakelen tussen trackingmodi, activering/deactivering van backtracking en weerbeschermingsmodi (bijvoorbeeld voor harde wind of zware regen).

3. Communicatie over lange afstand

Het ondersteunt Ethernet (glasvezel) of 4G-communicatie, waardoor gegevenstoegang en -controle op afstand mogelijk is. Meerdere NCU's kunnen een glasvezelringnetwerk vormen om de betrouwbaarheid van de communicatie te vergroten.

4. Data Management

Het organiseert en beheert systeeminformatie, waaronder de rijhoeken van de tracker, alarmregistraties, gegevens over motorprestaties en omgevingsgegevens, en biedt gestructureerde gegevensinterfaces voor systemen op het hoogste niveau.

Full Specifications Table

▷ Characteristic parameters

▷ Functional parameters

▷ General parameters

Hoe selecteert u de juiste PV-communicatieregeleenheid (NCU)?

1. Selecteer Communicatiecapaciteit op basis van schaal

Selecteer op basis van het aantal aangesloten TCU's.

Small-scale PV projects:Met minder aansluitingen is een basis NCU-model geschikt.

Grootschalige op de grond gemonteerde energiecentrales:Een NCU met hoge capaciteit wordt aanbevolen om een ​​groter aantal TCU-verbindingen te ondersteunen.

Configuration recommendation:Configureer niet uitsluitend op basis van het huidige aantal apparaten; reserveer enige capaciteit voor toekomstige uitbreiding (circa 20% vrije ruimte).

2. Compatibiliteit van communicatieprotocollen

Controleer tijdens de projectontwerpfase de TCU-communicatieprotocollen, SCADA-interfacevereisten en de bestaande communicatiearchitectuur van de energiecentrale.

Ruitai NCU's bieden uitstekende protocolcompatibiliteit en ondersteunen RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP en andere communicatiemethoden.

3. Selecteer Beschermingsgraad op basis van de locatieomgeving

NCU's moeten in hoge mate kunnen worden aangepast aan de omgevingsomstandigheden en bestand zijn tegen het binnendringen van stof en regen.

Voor grootschalige PV-projecten wordt aanbevolen om units te selecteren met een bedrijfstemperatuurbereik van -40°C tot +85°C en een beschermingsgraad IP65 of hoger; ze moeten ook beschikken over anti-interferentie- en bliksembeveiligingsmogelijkheden.

4. Matching van netwerkarchitectuur

De NCU-configuratie moet aansluiten bij het ontwerp van het algehele PV-communicatienetwerk.

Aanbevolen voor grootschalige PV-basissen:TCU → NCU → Glasvezelringnetwerk → SCADA

Aanbevolen voor gedistribueerde PV-projecten:TCU → NCU → 4G/5G → Cloudplatform

FAQ

Vraag: Welke hardwarefuncties zorgen voor een stabiele en betrouwbare werking in veeleisende buitenomgevingen?

A: Het systeem combineert meerdere beschermingslagen om soepele prestaties te garanderen. Dubbele GPS-kalibratietechnologie zorgt voor nauwkeurige tracking en positionering, terwijl de ingebouwde UPS-back-upbatterij ervoor zorgt dat kritieke functies blijven werken tijdens onverwachte stroomuitval.

Bovendien beschermt een uitgebreide overstroom- en overspanningsbeveiliging het systeem tegen stroomgerelateerde storingen, waardoor een betrouwbare werking onder uitdagende omstandigheden wordt gegarandeerd.

Vraag: Is de PV-communicatieregeleenheid eenvoudig te installeren en configureren? Hoe zit het met de onderhoudskosten op de lange termijn?

EEN: Ja. Het systeem is ontworpen voor een snelle en efficiënte implementatie en ondersteunt zowel pc-gebaseerde configuratie als draadloze Bluetooth-installatie om de inbedrijfstellingstijd op locatie aanzienlijk te verkorten.

Eenmaal operationeel maakt het platform monitoring op afstand en realtime zichtbaarheid van gegevens mogelijk, terwijl het energiezuinige ontwerp de onderhoudsvereisten helpt verminderen en de totale bedrijfskosten verlaagt.

Vraag: Welk niveau van bescherming buitenshuis biedt het product? Is het bestand tegen barre weersomstandigheden?

EEN: Absoluut. De NCU-serie heeft een IP65-beschermingsgraad en een weerbestendige behuizing, die effectieve bescherming biedt tegen het binnendringen van stof en water.

Het is ontworpen om extreme temperaturen, barre kou, zoutnevel en andere veeleisende buitenomstandigheden te weerstaan, waardoor stabiele en duurzame prestaties gedurende de hele levensduur worden gegarandeerd.

Vraag: Hoe verbetert het AI-aanpassingsvermogen van het systeem de prestaties en betrouwbaarheid?

A: Het AI-aanpassingsvermogen van het systeem levert op drie belangrijke manieren waarde op.

Ten eerste verfijnt het voortdurend trackingstrategieën met behulp van historische en realtime gegevens om de energieopbrengst te maximaliseren.

Ten tweede biedt het intelligente bescherming tijdens extreme weersomstandigheden.

Ten derde helpen de ingebouwde zelfdiagnose en vroegtijdige waarschuwingsmogelijkheden potentiële problemen op te sporen voordat ze kritiek worden, waardoor ongeplande downtime wordt verminderd en de systeembetrouwbaarheid wordt verbeterd.

Vraag: Hoe ondersteunt het product het digitale beheer van zonne-energiecentrales?

A: De NCU-serie biedt real-time inzicht in de fabrieksactiviteiten door middel van continue gegevensverzameling en -overdracht.

Operators kunnen op elk gewenst moment de prestaties van de tracker, de energieopwekking en systeemwaarschuwingen volgen via pc of mobiele apparaten.

Met ondersteuning voor MQTT- en TCP-protocollen maakt het gecentraliseerd beheer over meerdere locaties mogelijk, waardoor energiecentrales kunnen evolueren naar slimmere, meer geautomatiseerde activiteiten.
