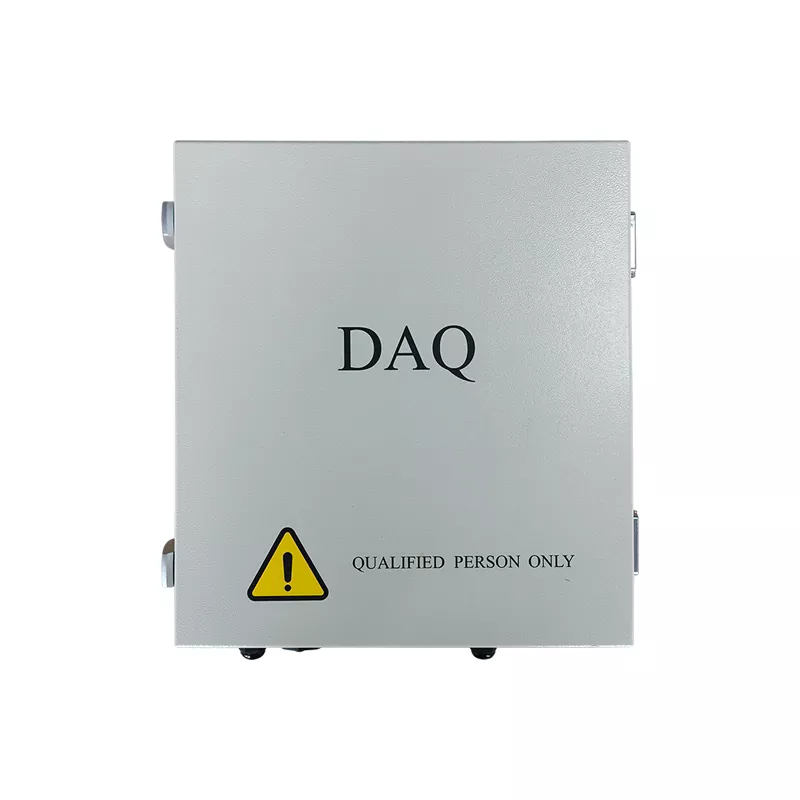

Intelligente PV-communicatiebox

Suzhou Ruitai is een betrouwbare fabriek die een intelligente PV-communicatiebox kan aanbieden. Onze producten uit de NCU-serie zorgen voor een snelle, stabiele datatransmissie, zelfs onder barre buitenweersomstandigheden en gecompliceerde elektromagnetische interferentieomgevingen.

Wanneer geïntegreerd met het Ruitai SCADA-platform, ondersteunt de NCU volledig geautomatiseerde bediening en onderhoud op afstand. Deze oplossing verhoogt effectief de energieproductie en verlaagt de arbeidskosten aanzienlijk.

Hoe werkt de Suzhou Ruitai NCU-communicatiebox?

1. Massale gegevensverzameling en -vertaling (verbindingslaag)

Fysieke verbinding:De NCU fungeert als datahub voor de gehele energiecentrale en verbindt honderden veldapparaten, waaronder tracking control units (TCU's), omvormers en weermeetstations.

Het ondersteunt meerdere communicatie-interfaces zoals RS485, ZigBee en Bluetooth om fysieke verbindingen met alle apparatuur tot stand te brengen.

Protocolconversie:Apparaten van verschillende fabrikanten (zoals omvormers) gebruiken verschillende communicatieprotocollen, wat compatibiliteitsbarrières creëert. Uitgerust met krachtige ingebouwde protocolconversiemodules ondersteunt de NCU reguliere protocollen, waaronder Modbus, TCP/IP en MQTT.

Het zet allerlei heterogene industriële signalen om in uniforme standaardgegevensformaten, waardoor een soepele gegevensuitwisseling tussen elk aangesloten apparaat mogelijk wordt.

2. Edge Intelligence voor realtime controle (reken- en controlelaag)

AI Intelligente besluitvorming:Dit is de kernkracht van de NCU. Het is niet alleen een signaalzender, maar een ‘brein’ met rekenkracht.

Het integreert geavanceerde trackingalgoritmen en combineert gegevens van ingebouwde sensoren zoals windsnelheid en sneeuwbelasting om in realtime de optimale hoek van de zonnepanelen te berekenen.

Reactie op millisecondenniveau:Met edge computing-mogelijkheden verwerkt de NCU complexe berekeningen lokaal en geeft hij binnen milliseconden besturingsopdrachten uit.

Het stuurt onmiddellijk besturingsopdrachten naar de TCU om de paneelhoeken aan te passen voor maximale energie-output, waardoor vertragingen veroorzaakt door cloudgebaseerde verwerking worden geëlimineerd.

3. Een stabiele en betrouwbare informatieruggengraat (communicatielaag)

Interferentiebestendige transmissie:In complexe elektromagnetische buitenomgevingen beschikt de Intelligent PV Communication Box over geavanceerde bliksembeveiliging en anti-interferentiemogelijkheden, waardoor kritische gegevens snel, veilig en betrouwbaar naar de cloud of het centrale monitoringsysteem worden verzonden.

Naadloze gegevenscontinuïteit:In het geval van netwerkinstabiliteit maakt de edge computing-capaciteit van de NCU lokale gegevensbuffering mogelijk.

Zodra de verbinding is hersteld, worden de gegevens automatisch gesynchroniseerd, waardoor volledige integriteit zonder verlies wordt gegarandeerd.

4. Systeembescherming voor alle weersomstandigheden (beschermingslaag)

Precisiekalibratie:Het systeem is voorzien van dubbele GPS-kalibratie om de positionering in realtime continu te corrigeren, waardoor zeer nauwkeurige zonne-tracking en optimale prestaties onder alle omstandigheden worden gegarandeerd.

Betrouwbare back-upbescherming:In het geval van een plotselinge stroomstoring neemt de ingebouwde UPS het naadloos over, waardoor de communicatie- en controlesystemen online blijven en tegelijkertijd essentiële activiteiten en kritieke gegevens worden gewaarborgd.

Volledige specificatiestabel

▷ Karakteristieke parameters

▷ Functionele parameters

▷ Algemene parameters

Hoe installeer ik de intelligente PV-communicatiebox?

1. Selectie van de installatielocatie

Aanbevolen locaties: In een schakelkast in de buurt van de PV-generator, in een communicatiebox, in een speciale apparatuurkast of in een goed beschutte en beschermde buitenruimte.

Vereisten voor installatielocatie:

① Vermijd gebieden met sterke interferentie; blijf uit de buurt van krachtige motoren, hoogfrequente apparatuur en hoogspanningsleidingen.

② De installatielocatie moet toegankelijkheid voor personeel, gemakkelijke bedrading, zichtbaarheid van statusindicatoren en gemak voor toekomstig onderhoud garanderen.

③ Moet voldoen aan de eisen op het gebied van milieubescherming.

2. Het apparaat monteren

Afhankelijk van de projectstructuur kan de NCU in een schakelkast worden geïnstalleerd, aan de muur worden gemonteerd of in een apparatuurbehuizing worden geïnstalleerd.

Installatiestappen:

Stap 1: Bevestig de installatielocatie.

Stap 2: Zet het apparaat vast met bouten, montagebeugels en/of montagerails.

Stap 3: Controleer de installatiestatus om er zeker van te zijn dat het apparaat waterpas en stabiel is, voldoende bedradingsruimte heeft en goede warmteafvoeromstandigheden heeft.

3. Stroomaansluiting

Controleer tijdens de installatie het ingangsspanningsbereik, de voedingspolariteit en de aardingsvereisten.

Aansluitingen omvatten stroomingang, beschermende aarding en bliksembeveiliging.

Zorg ervoor dat u omgekeerde polariteit, spanningsschommelingen en gebruik zonder aarding vermijdt. Ruitai biedt complete bedradingsschema's, installatiehandleidingen en technische documentatie; we bieden ook online begeleiding of kunnen technici met meer dan vijf jaar ervaring ter plaatse sturen voor hulp.

4. Communicatieverbinding tussen NCU en TCU

Een belangrijke stap bij de installatie van de NCU is het tot stand brengen van communicatie met de TCU.

Typische aansluiting: Volgsysteem → TCU → Communicatiekabel → NCU

Zorg voor correcte communicatielijnverbindingen, de juiste apparaatadresconfiguratie en consistente communicatieparameters.

5. Verbinding tussen NCU en SCADA-systeem

Na het aansluiten van de veldapparatuur moet de NCU in het monitoringsysteem worden geïntegreerd.

NCU → Ethernet / glasvezel / 4G-netwerk → SCADA-platform

Maak verbinding en stel de netwerkconfiguratie, IP-adresinstellingen en datapunttoewijzing in bedrijf, en voer vervolgens communicatietests uit.

Veelgestelde vragen

Vraag: Zullen netwerk- of stroomstoringen de datatransmissie en systeemcontrole beïnvloeden?

A: Het systeem is ontworpen om dergelijke scenario's aan te kunnen. Het apparaat is uitgerust met een ingebouwde UPS-back-upbatterij die een continue werking garandeert, zelfs tijdens onverwachte stroomonderbrekingen. Bovendien maakt de edge computing-mogelijkheid lokale datacaching en intelligente synchronisatie mogelijk.

Dit zorgt voor een stabiele uitvoering van opdrachten en gegevensrapportage, zelfs tijdens periodieke netwerkverstoringen. Zodra de connectiviteit is hersteld, worden alle gegevens automatisch gesynchroniseerd met de cloud, waardoor volledige gegevensintegriteit wordt gegarandeerd.

Vraag: Ondersteunt deze intelligente PV-communicatiebox bewaking op afstand en foutdiagnostiek?

A: Ja, het ondersteunt volledig realtime monitoring en afstandsbediening. Wanneer geïntegreerd met het SCADA- of IoT-platform van Ruitai, kunnen operators eenvoudig de prestaties van de hele fabriek monitoren zonder ter plaatse te zijn.

Het systeem maakt ook diagnose op afstand mogelijk, waardoor problemen snel kunnen worden geïdentificeerd en opgelost, waardoor communicatiefouten aanzienlijk worden verminderd en de totale O&M-kosten worden verlaagd.

Vraag: Hoe zorgt het ervoor dat zonnepanelen altijd in de optimale hoek worden geplaatst voor maximale energieopbrengst?

A: De NCU is uitgerust met geavanceerde AI-gestuurde trackingalgoritmen en geïntegreerde omgevingssensoren, inclusief wind- en sneeuwdetectie.

Het analyseert voortdurend real-time omstandigheden om de paneelhoeken op intelligente wijze aan te passen voor een optimale energieopwekking. Bovendien zorgt de dubbele GPS-kalibratie voor een nauwkeurige tracking, waardoor de algehele energieopwekkingsefficiëntie van het zonnestelsel effectief wordt verbeterd.

Vraag: Is installatie en configuratie ingewikkeld? Ondersteunt het mobiele installatie?

A: Het installatieproces is ontworpen om eenvoudig en efficiënt te zijn. Naast de standaard pc-gebaseerde configuratie ondersteunt het apparaat ook Bluetooth-installatie via mobiele apparaten.

Tijdens de installatie en inbedrijfstelling ter plaatse kunnen parameters snel worden geconfigureerd via een smartphone met behulp van Bluetooth-connectiviteit met laag vermogen, waardoor het gemak en de algehele efficiëntie aanzienlijk worden verbeterd.
